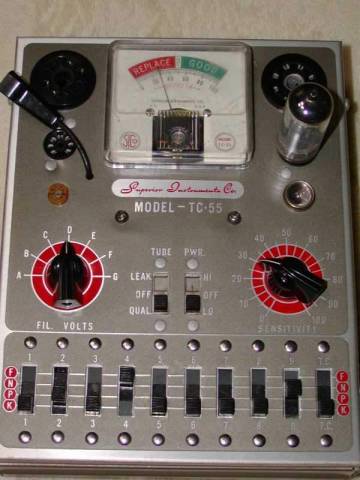

SUPERIOR TC-55

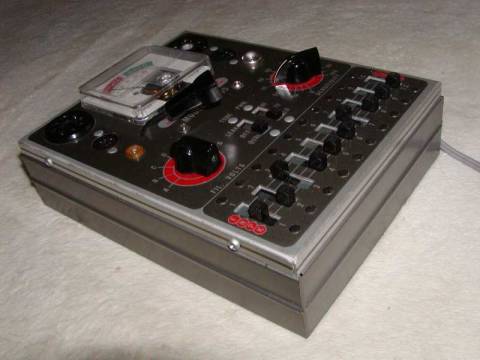

50年ちかく前の試験器です。

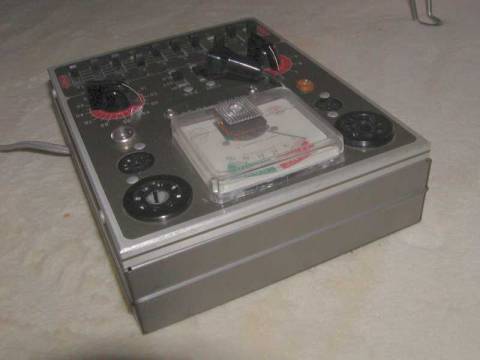

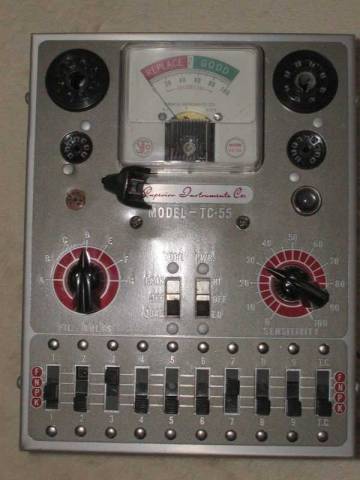

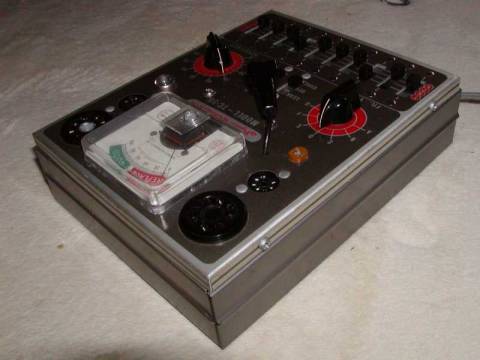

当時のパネル関係は簡単な塗装でなく文字などはアルミ自体を浮かせているような作りです。

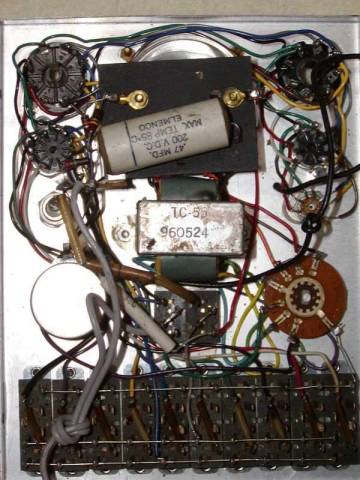

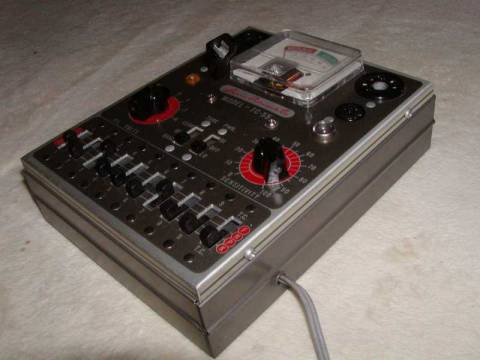

スイッチやソケット類もリベットは固定されています

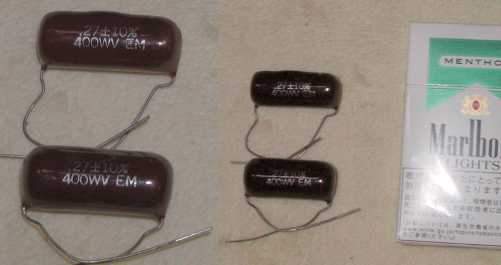

茶色い2個です、大きいです音も良いそうです?
 同じメーカーヴィンテージコンデンサ ELMENCO

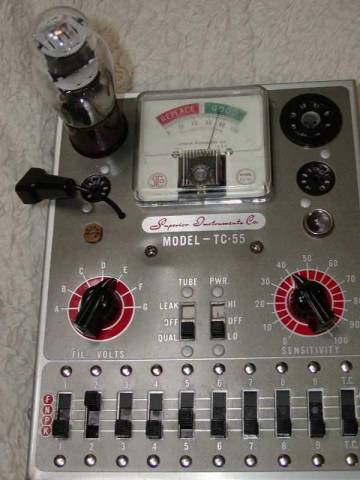

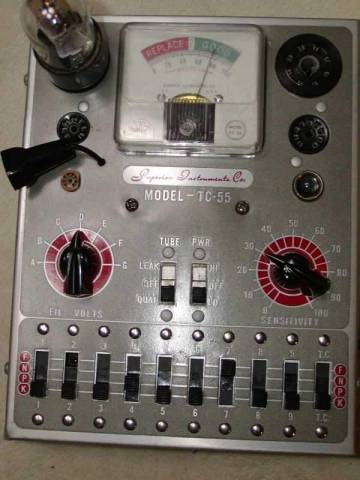

チャートにない球1626 VT−137 3極管の試験中。愛用の新品3極管で良い音します。
サブミニ対応しています。左側の茶色な小さいソケットです。

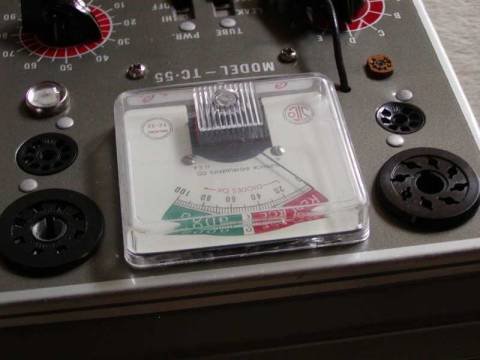

ヒーターが暖まってくるとフワフワフワという感じにメーターが振れてきます。
エミッション検査とリーク検査を行う簡単試験器です。
当時の修理技術屋さんが使っていた物です。

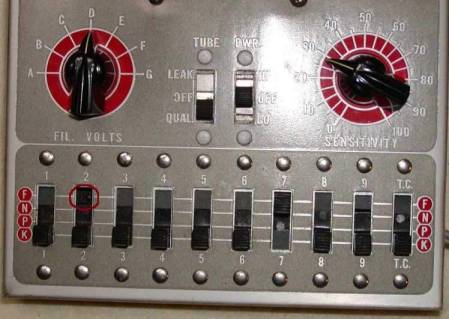

もちろんアメリカ製チキンヘッドつまみ!も健在
電源スイッチにはLO側とHI側があります、105Vの時はLO側、117Vの時はHI側で使用します。
100Vだと厳しい辛い結果が出ます

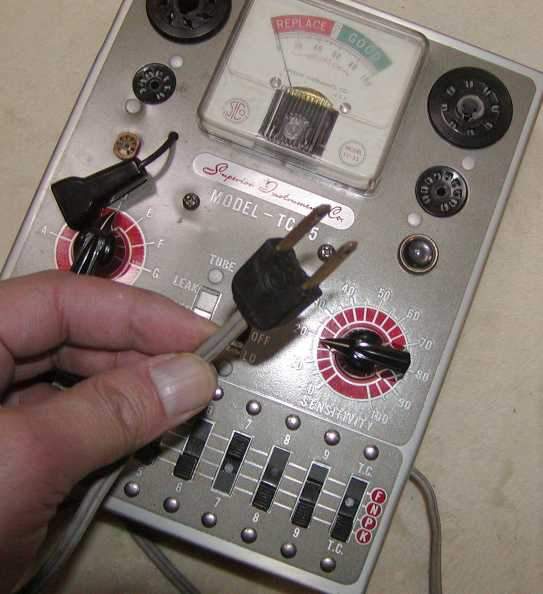

純正の弱々しいコンセントも健在!! 前回の物は日本製のコンセントに交換されてました。

120Vステップアップのアダプターが小さい物なら安くトラベル用として
出回っていますので入手してみてください。
参考までに自分は80Wの電源アダプター型を千円ちょっとで買いそれを付けて
テストしています、100Vですとメーター読みで10ちょっとプラスすれば同じです。
OKかNGか?かがわかればオーライです。

<
チャートにない球を検査しました。。あれっ NG!!
適当は駄目かな?

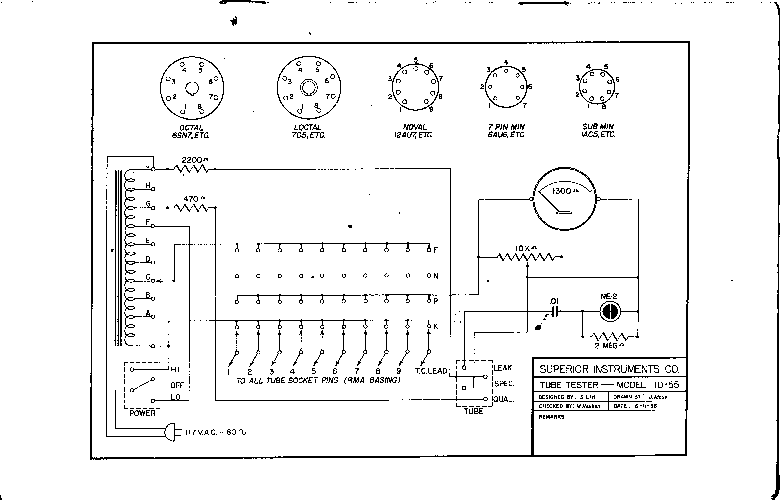

海外から探してきた資料に回路図もありました。

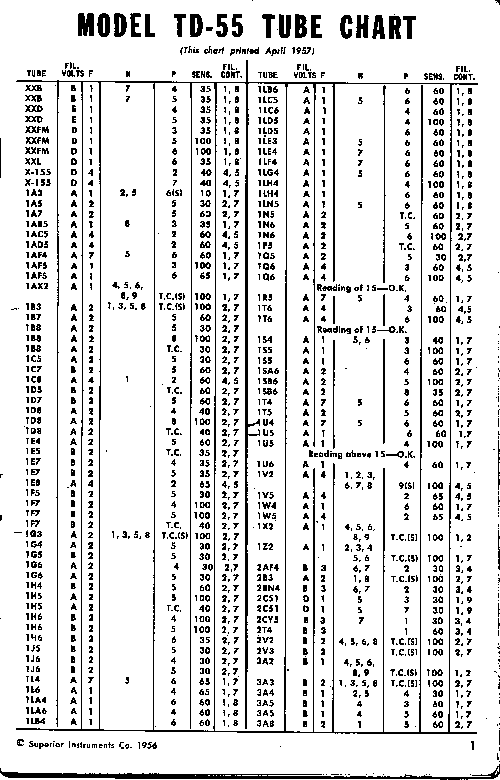

海外から探してきた設定チャート図です。
こんな感じで8ページ900種類以上は試験できそうです。
オリジナルのチャート図もあり更にページも多そうです。
TD-55,TC-55全く同じチャートが使えます。


心配なお球さんある方は是非テスターを1台どうですか?
自己満足、気分が良ければそれでオーライ楽しく行きましょ!
